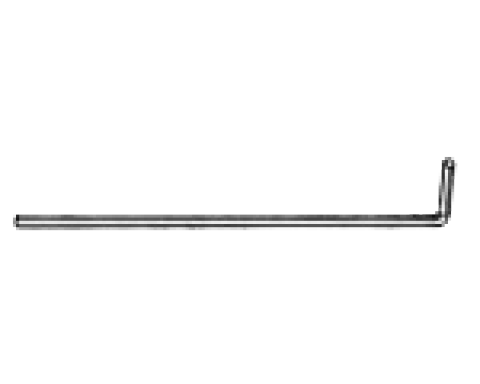

L-kramla

Produktbeskrivning

L-kramlan används för att förbinda 2 parallella murade väggar.

Teknisk information

L-kramlan tillverkas av 4 mm rostfri syrafast tråd SS2340-02. Detta material är en mjukare kvalitet än 2340-04 för att man skall kunna bocka den ena änden på arbetsplatsen.

Sortiment
Beteckning	Artikelnr	Längd	Medger utrymme för isol. och luftspalt	Antal/pkt
L-150	7700150	150	20 mm	500
L-200	7700200	200	70 mm	500
L-250	7700250	250	120 mm	500
L-300	7700300	300	170 mm	500
L-350	7700350	350	220 mm	500
L-400 *	7700400	400	270 mm	500
Bricka	7703000		Ø 60 mm, 4 mm hål UV.beständig	500
BV	7701000		(bockverktyg)	1

* ej lagervara

Dimensionering

I tabellen nedan anges dimensionerande bärförmåga Rnd vid axialkraft för murkramlor.

Kramlingen skall dock motsvara minst 2 kramlor / m2. Inom en strimla av 1 m bredd vid hörn, där muren avslutas, ökas det beräkningsmässigt erforderliga antalet kramlor med 50%.

Vid hopmurade hörn utelämnas kramlor på ett avstånd av ca 0,5 m från hörn och inläggs hörnarmering, se broschyr "Murma Armering", sid 5.

För ytterligare information, se se "Rätt Murat & Putsat", kap. 7, sid 156-157.

Dimensionerande bärförmåga Rnd (KN) vid axialkraft för inspända L-kramlor vid skalmur med minst 85 mm tjocklek.

För skalmur med nominell tjocklek mindre än 85 mm multipliceras tabellvärdena med reduktionsfaktorn 0,7.

Sortiment
Murkramla typ	Diameter	L	R_nd drag	R_nd tryck
L-150	Ø 4	20 mm	0,90	0,90
L-200	Ø 4	70 mm	0,90	0,90
L-250	Ø 4	120 mm	0,90	0,55
L-300	Ø 4	170 mm	0,90	0,30
L-350	Ø 4	220 mm	0,90	0,18

L= utrymmet mellan de båda väggskivorna

Montering

L-kramlan placeras vinkelrätt mot murverkets plan och muras in minst 40 mm i den ena väggdelen.

Därefter trycks ev. isolering på och fixeras med bricka, därefter bockas den andra änden 90°, med hjälp av ett bockverktyg och muras in i den andra väggdelen minst 40 mm.
