Z-kramla
Produktbeskrivning

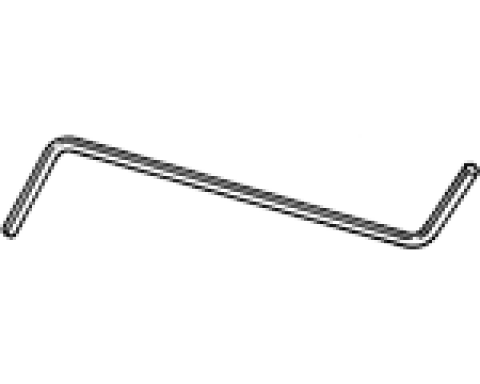

Z-kramlan används för att förbinda 2 parallella murade väggar.
Beteckning | Artikelnr | Längd | Medger utrymme för isol. och luftspalt | Antal/pkt |
---|---|---|---|---|
Z-175 | 7400175 | 175 mm | 95 mm | 500 |
Z-200 | 7400200 | 200 mm | 120 mm | 500 |
Z-225 | 7400225 | 225 mm | 145 mm | 500 |
Z-250 | 7400250 | 250 mm | 170 mm | 500 |
Z-300 | 7400300 | 300 mm | 220 mm | 500 |
Z-350 | 7400350 | 350 mm | 270 mm | 500 |
Teknisk information
Z-kramlan tillverkas av 4 mm rostfri syrafast tråd SS EN 1.4401.
Dimensionering
I tabellen nedan anges dimensionerande bärförmåga Rnd vid axialkraft för murkramlor.
Kramlingen skall dock motsvara minst 2 kramlor / m2. Inom en strimla av 1 m bredd vid hörn, där muren avslutas, ökas det beräkningsmässigt erforderliga antalet kramlor med 50%.
Vid hopmurade hörn utelämnas kramlor på ett avstånd av ca 0,5 m från hörn och inläggs hörnarmering, se broschyr "Murma Armering".
För ytterligare information, se "Rätt Murat & Putsat", kap. 7, sid 156-157.
Dimensionerande bärförmåga Rnd (KN) vid axialkraft för inspända Z-kramlor vid skalmur med minst 85 mm tjocklek.
För skalmur med nominell tjocklek mindre än 85 mm multipliceras tabellvärdena med reduktionsfaktorn 0,7.
Murkramla typ | Diameter | L | Rnd drag | Rnd tryck |
---|---|---|---|---|
Z-175 | Ø 4 | 95 mm | 0,90 | 0,90 |
Z-200 | Ø 4 | 120 mm | 0,90 | 0,62 |
Z-225 | Ø 4 | 145 mm | 0,90 | 0,46 |
Z-250 | Ø 4 | 170 mm | 0,90 | 0,32 |
Z-300 | Ø 4 | 220 mm | 0,90 | 0,19 |
Z-350 | Ø 4 | mm | 0,90 | 0,13 |
L= utrymmet mellan de båda väggskivorna
Montering
Z-kramlan placeras vinkelrätt mot murverkets plan och muras in minst 40 mm.
